Controler de polarizare IQ ultracompact cu modulator
Caracteristică
• Oferă trei tendințe pentru modulatorii IQ. Independent de formatul modulației:
• Verificat QPSK, QAM, OFDM, SSB
• Conectați și utilizați:
Nu este necesară calibrarea manuală, totul este automat
• Brațe I, Q: control pe modurile Peak și Null. Rată de extincție ridicată: 50dB max1
• Braț P: control în modurile Q+ și Q- Precizie: ± 2◦
•Profil redus: 40 mm (lățime) × 28 mm (adâncime) × 8 mm (înălțime)
• Stabilitate ridicată: implementare complet digitală Ușor de utilizat:
• Operare manuală cu mini jumper Operațiuni OEM flexibile prin UART2
• Două moduri pentru furnizarea tensiunilor de polarizare: a. Control automat al polarizării b. Tensiune de polarizare definită de utilizator
Aplicație
•LiNbO3 și alți modulatori de IQ
• QPSK, QAM, OFDM, SSB și altele
• Transmisie coerentă
Performanţă

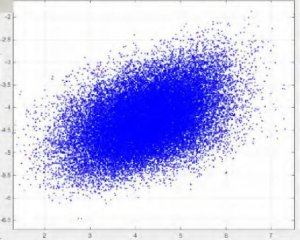

Figura 1. Constelație (fără controler)
Figura 2. Constelația QPSK (cu controler)

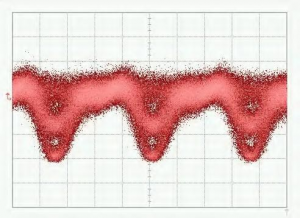

Figura 3. Modelul QPSK-Eye
Figura 5. Modelul constelației 16-QAM
Figura 4. Spectrul QPSK
Figura 6. Spectrul 16-QAM
Specificații
| Parametru | Min. | Tip | Maxim | Unitate |
| Performanța controlului | ||||
| Brațele I, Q sunt controlate peNull(Minim) sauVârf (Maxim) punct | ||||
| Raportul de extincție | MER1 | 50 | dB | |
| Brațul P este controlat peQ+(dreapta cuadratură) sauÎ-( stânga cuadratură) punct | ||||
| Precizie la Quad | −2 | +2 | grad2 | |
| Timp de stabilizare | 15 | 20 | 25 | s |
| Electric | ||||
| Tensiune de alimentare pozitivă | +14,5 | +15 | +15,5 | V |
| Curent de putere pozitiv | 20 | 30 | mA | |
| Tensiune negativă de alimentare | -15,5 | -15 | -14,5 | V |
| Curent negativ de putere | 8 | 15 | mA | |
| Interval de tensiune de ieșire | -14,5 | +14,5 | V | |
| Amplitudinea trepidației | 1%Vπ | V | ||
| Optic | ||||
| Putere optică de intrare3 | -30 | -8 | dBm | |
| Lungime de undă de intrare | 1100 | 1650 | nm | |
1. MER se referă la Raportul de extincție al modulatorului. Raportul de extincție obținut este de obicei raportul de extincție al modulatorului specificat în fișa tehnică a modulatorului.
2. Vă rugăm să rețineți că puterea optică de intrare nu corespunde puterii optice la punctul de polarizare selectat. Se referă la puterea optică maximă pe care modulatorul o poate exporta către controler atunci când tensiunea de polarizare variază de la −Vπ la +Vπ.
Interfață utilizator
Figura 5. Asamblare
| Grup | Operațiune | Explicaţie |
| Resetare | Introduceți jumperul și scoateți-l după 1 secundă | Resetați controlerul |
| Putere | Sursă de alimentare pentru controlerul de polarizare | V- conectează electrodul negativ al sursei de alimentare |
| V+ conectează electrodul pozitiv al sursei de alimentare | ||
| Portul din mijloc se conectează cu electrodul de împământare | ||
| Polar1 | PLRI: Introduceți sau scoateți jumperul | fără jumper: mod Null; cu jumper: mod Peak |
| PLRQ: Introduceți sau scoateți jumperul | fără jumper: mod Null; cu jumper: mod Peak | |
| PLRP: Introduceți sau scoateți jumperul | fără jumper: mod Q+; cu jumper: mod Q- | |
| LED | Constant pornit | Lucrând în stare stabilă |
| Pornit-oprit sau oprit-pornit la fiecare 0,2 secunde | Prelucrarea datelor și căutarea punctului de control | |
| Pornit-oprit sau oprit-pornit la fiecare secundă | Puterea optică de intrare este prea slabă | |
| Pornit-oprit sau oprit-pornit la fiecare 3 secunde | Puterea optică de intrare este prea mare | |
| PD2 | Conectați-vă cu fotodioda | Portul PD conectează catodul fotodiodei |
| Portul GND conectează anodul fotodiodei | ||
| Tensiuni de polarizare | In, Ip: Tensiune de polarizare pentru brațul I | Ip: Partea pozitivă; In: Partea negativă sau masă |
| Qn, Qp: Tensiune de polarizare pentru brațul Q | Qp: Partea pozitivă; Qn: Partea negativă sau masă | |
| Pn, Pp: Tensiune de polarizare pentru brațul P | Pp: Partea pozitivă; Pn: Partea negativă sau masă | |
| UART | Operarea controlerului prin UART | 3.3: tensiune de referință de 3,3 V |
| Împământare: Împământare | ||
| RX: Recepție de la controler | ||
| TX: Transmisia controlerului |
1. Polarul depinde de semnalul RF al sistemului. Când nu există semnal RF în sistem, polarul ar trebui să fie pozitiv. Când semnalul RF are o amplitudine mai mare decât un anumit nivel, polarul se va schimba de la pozitiv la negativ. În acest moment, punctul Null și punctul Peak se vor comuta reciproc. Punctul Q+ și punctul Q- se vor comuta, de asemenea, reciproc. Comutatorul polar permite utilizatorului să schimbe polarul.
direct, fără a schimba punctele de operare.
2Se va alege o singură opțiune: utilizarea fotodiodei controler sau utilizarea fotodiodei modulator. Se recomandă utilizarea fotodiodei controler pentru experimentele de laborator din două motive. În primul rând, fotodioda controler are calități garantate. În al doilea rând, este mai ușor de ajustat intensitatea luminii de intrare. Dacă utilizați fotodioda internă a modulatorului, asigurați-vă că curentul de ieșire al fotodiodei este strict proporțional cu puterea de intrare.
Rofea Optoelectronics oferă o linie de produse cu modulatoare electro-optice comerciale, modulatoare de fază, modulatoare de intensitate, fotodetectoare, surse de lumină laser, lasere DFB, amplificatoare optice, EDFA, laser SLD, modulație QPSK, laser cu impulsuri, detector de lumină, fotodetector echilibrat, driver laser, amplificator cu fibră optică, contor de putere optică, laser cu bandă largă, laser reglabil, detector optic, driver pentru diodă laser, amplificator cu fibră. De asemenea, oferim numeroase modulatoare speciale pentru personalizare, cum ar fi modulatoare de fază cu matrice 1*4, Vpi ultra-scăzut și modulatoare cu raport de extincție ultra-înalt, utilizate în principal în universități și institute.
Sperăm că produsele noastre vă vor fi de ajutor dumneavoastră și cercetării dumneavoastră.
